Yhden vaiheen napa-asennetut muuntajat ovat yksivaiheisten jakeluverkkojen ydinlaitteet. He saavuttavat muuntamisen keskijännitteestä matalajännitteeseen yksinkertaisen rakenteen kautta tarjoamalla vakaan voiman pienille käyttäjille. Asennus on joustavaa ja kätevää ylläpitää, ja se on välttämätön laite asuntojen virtalähteissä ja pienissä kaupallisissa skenaarioissa. Valintaa tehdessään asianmukainen malli tulisi sovittaa yhteenkuorman koon, jännitteen ja ympäristöolosuhteiden perusteella.
Johdanto:

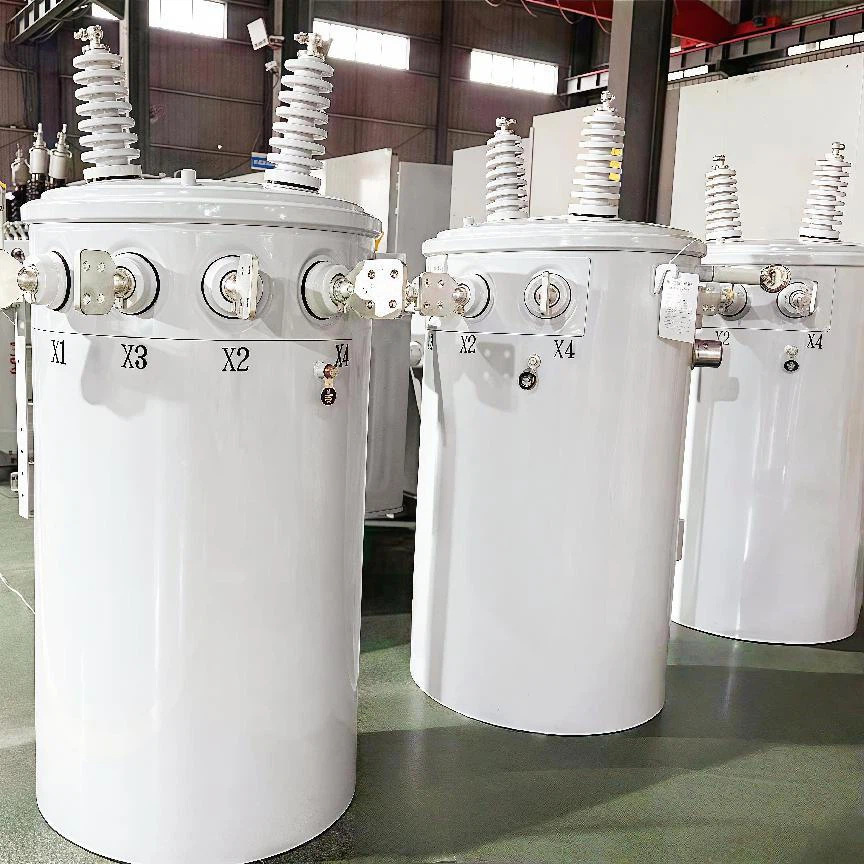

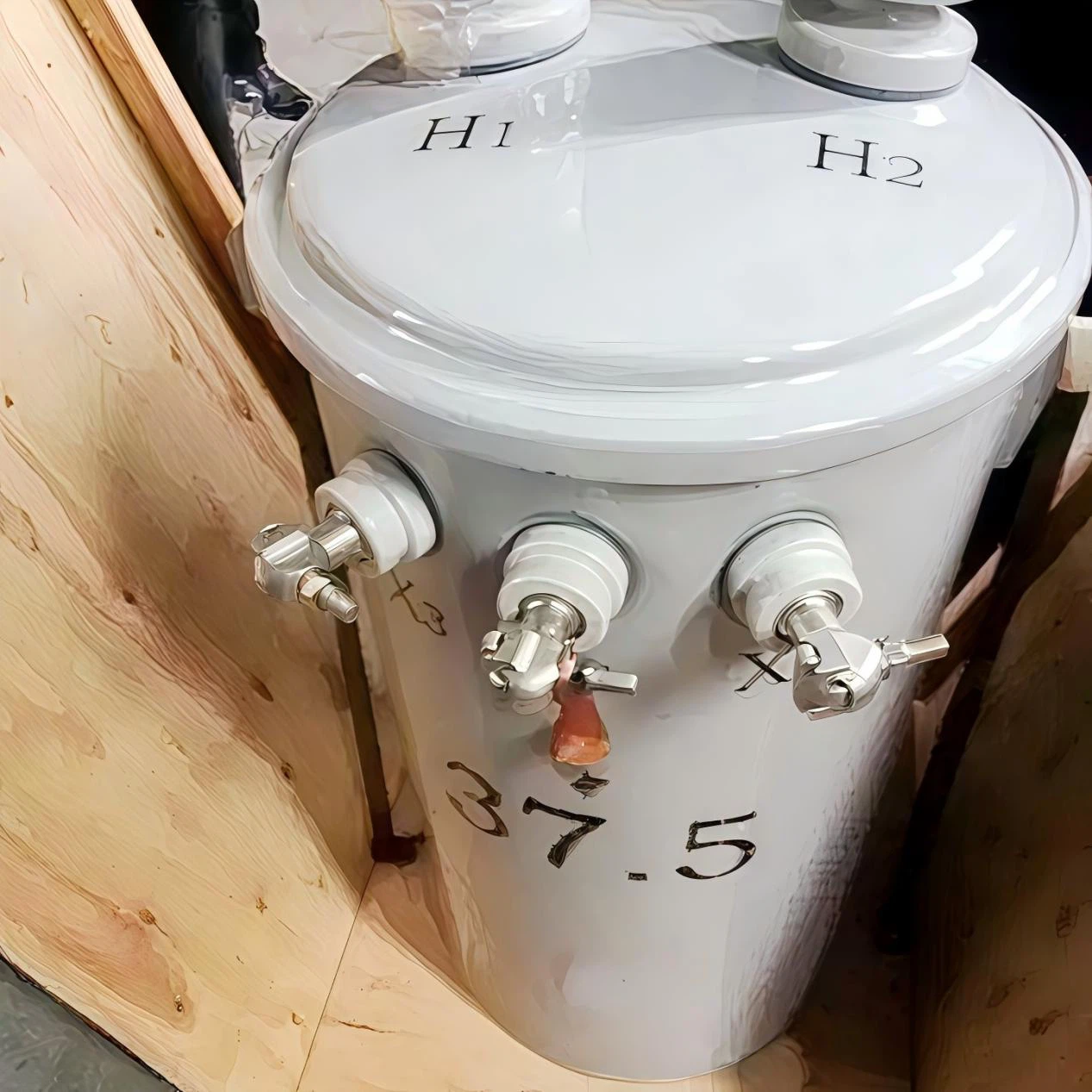

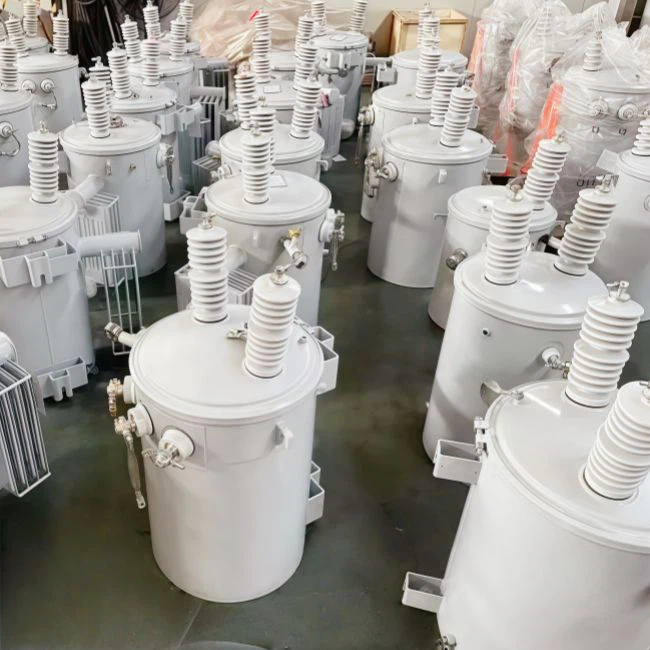

Yhden vaiheen napa-asennettu muuntaja on tyyppinen lieriömäinen askel-alasmuuntaja, joka tukee asennusta hyötypylväisiin. Korkea jännite on pääasiassa 6 - 35 kV, ja matalajännite voi olla 230 V, joka voidaan räätälöidä. Sitä käytetään enimmäkseen virransyöttöön asuinalueilla ja pienyrityksissä.
Se on avainlaite yksivaiheisissa jakeluverkoissa, jotka toteuttavat jännitemuutoksen hyödyntämällä sähkömagneettisen induktion periaatetta. Siinä on yksinkertainen rakenne, joustava asennus ja edulliset kustannukset, ja sitä käytetään laajasti yksivaiheisissa virtalähteen skenaarioissa pienillä sähkökuormilla.
Asenna johdotus:
Asennuspaikka
Yhden vaiheen napa -asennettu muuntaja tulisi kiinnittää sähköpylvääseen (betonipola tai puinen napa), korkeus vähintään 3,5 metrin päässä maasta (sähköiskun estämiseksi).
Yksikäteen jousitus tai kaksinkertainen tukirakenteet yleensä otetaan käyttöön (soveltuvat suuren kapasiteetin järjestelmiin).
Kytkentämenetelmä
Ensisijainen jännite: korkeajännite, joka on kytketty sähköverkkoon.
Toissijainen jännite: Se voidaan kytkeä suoraan käyttäjän sähkömittariin.
Maadoitusvaatimukset
Neutraalin pisteen ja muuntajan kotelon on oltava luotettavasti maadoitettu (maadoitusvastus pienempi tai yhtä suuri kuin 4Ω).
Sovellusskenaariot:
Maaseudun virransyöttö: Tarjoaa virtaa hajallaan oleville asuinalueille, vesipumppuille tai valaistuslaitoksille.
Katuvalaistusjärjestelmä: Yhden vaiheen katuvalaisimien virranjakelu kaupungeissa tai moottoriteillä.
Väliaikainen virtalähde: Rakennustyömaiden, tapahtumapaikkojen jne. Lyhytaikaiset sähkötarpeet, jne.
Faq
K: Mikä on yksivaiheisen napa -asennetun muuntajan edut?
V: Koko pieni ja helppo asentaa. Ylärakenne tekee huoltoa erittäin kätevästä.
K: Mitä suojatoimenpiteitä on yksivaiheisille muuntajille?
V: Salaman pysäyttäjä on asennettava korkeajännitepuolelle salaman iskujen estämiseksi. Pienjänniteellä varattu johdotus voidaan varata poistoaukon asentamisen helpottamiseksi.
K: Kuinka kauan tätä muuntajaa voidaan käyttää?
V: Takuuaika on yksi vuosi ja palveluikä voi yleensä saavuttaa 20 vuotta.
